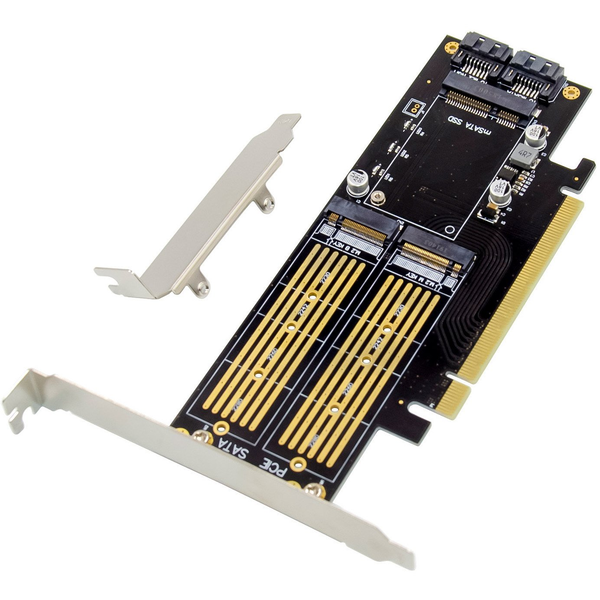

InLine 76660T scheda di interfaccia e adattatore Interno M.2, mSATA

Scheda PCIe multifunzioneper espandere la memoria interna con M.2 NVMe, M.2 SATA e mSATA
Interfaccia PCIe 3.0 x16per la massima compatibilità e velocità
M.2 Key Bsupporta sia SATAche NVMe SSDin modalità SATA (fino a 6 Gb/s)
M.2 Key Msupporta NVMe SSD in modalità PCIefino a 4 Gb/s
Connessione mSATA per spazio di archiviazione aggiuntivo(cavo SATA richiesto)
Indicatori LED a bordoper visualizzare lo stato operativo di tutte le interfacce

La scheda InLine® PCI Expressconsente l'uso simultaneo di tre diversi tipi di SSDsu un'unica scheda PCIe. Con uno slot M.2 NVMe Key M, uno slot M.2 SATA/NVMe Key B e uno slot mSATA, offre una soluzione di archiviazione versatile per i sistemi che richiedono prestazioni elevate e massima flessibilità.
Lo slot M.2 Key Bsupporta le unità SSD SATA M.2 e le unità SSD NVMe in modalità SATA, mentre lo slot M.2 Key Mè destinato esclusivamente alle unità SSD NVMe in modalità PCIe. Lo slot mSATAè collegato alla scheda madre tramite un cavo SATAe consente quindi di disporre di ulteriore spazio di archiviazione.
L'unità SSD NVMe è alimentata direttamente tramite il bus PCIe (3,3 V), mentre le unità SSD M.2 SATA e mSATA sono collegate alla scheda madre tramite connettori SATA separati. Gli indicatori LEDper tutte le interfacce facilitano il monitoraggio delle attività operative.
Dati tecnici:

Tipo di bus & PCIe:PCIe 3.0 x16 (utilizza uno slot PCIe x16; corsie PCIe v3.0 ultraveloci, che consentono il funzionamento di NVMe e SATA)
Collegamento – interfacce:

1 x Slot M.2 (Chiave B)– per NVMe (modalità SATA) e SSD M.2 SATA
1 x Slot M.2 (chiave M)– per SSD NVMe in modalità PCIe
1 x slot mSATA– per moduli mSATA
2 x connettori SATA 6 Gb/s a 7 pin– per il collegamento di moduli mSATA e M.2 SATA alla scheda madre

Dimensioni:169 mm x 68 mm (scheda PCIe)
Moduli compatibili:

SD M.2(Key B, Key M o B+M) nei formati 2230, 2242, 2260, 2280
SD mSATA(half o full size)

Tasso di dati:

M.2 NVMe (Key M e Key B+M):fino a 4 Gb/s
M.2 SATA (Key B) & mSATA:fino a 6 Gb/s(via SATA)

Condizioni operative:

Temperatura di esercizio:da -40 °C a +85 °C

Funzioni:

Rilevamento automatico della configurazione della corsiadurante l'avvio
Indicatori LED a bordo(3 visualizzazioni di stato per ogni interfaccia)
Le unità SSD NVMe (Key M) ricevono l'alimentazione direttamente tramite il bus PCIe (3,3 V)
I moduli M.2 SATA e mSATA necessitano di una connessione dati SATA alla scheda madre
Nessun driver aggiuntivo richiesto

Requisiti di sistema:Hardware:

PC con uno slot PCIe 3.0 x16 libero
Scheda madre con supporto per PCIe NVMe & SATA

Sistema operativo supportato:

Windows:11, 10, 8, 8.1
Windows Server:2012 R2
Linux:da kernel 2.6.30

Scope of delivery:

1 x scheda InLine® PCI Express x16 a 2x M.2, 1x mSATA
1 x staffa per slot a basso profilo
1 x cavo SATA
1 x cacciavite manuale
4 x viti
2 x cuscinetti a conduzione termica
1 x manuale di istruzioni (tedesco/inglese)
Temperatura di funzionamento: 0° C – 55° C
Temperatura di stoccaggio: -40° C – 70° C
Umidità: 10% - 90% senza condensa
